Estructura De los Discos Duros

Disco Duro (Hard Disc).



La Unidad de Disco Duro o Disco Rígido ("Hard Disc Drive" o HDD) es llamada simplemente "disco duro" o "disco rígido", aunque en su interior contenga uno o varios discos magnéticos apilados.

Un disco duro (o rígido) es un dispositivo de almacenamiento no volátil, que conserva la información aun con la pérdida de energía, que emplea un sistema de grabación magnética digital; es donde en la mayoría de los casos se encuentra almacenado el sistema operativo de la computadora.

Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad.

Sobre los platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos.

Hay distintos estándares para comunicar un disco duro con la computadora; los interfaces más comunes son Integrated Drive Electronics (IDE, también llamado ATA) , SCSI generalmente usado en servidores, SATA, este último estandarizado en el año 2004 y FC exclusivo para servidores.

Tal y como sale de fábrica, el disco duro no puede ser utilizado por un sistema operativo.

Antes se deben definir en él un formato de bajo nivel, una o más particiones y luego hemos de darles un formato que pueda ser entendido por nuestro sistema.

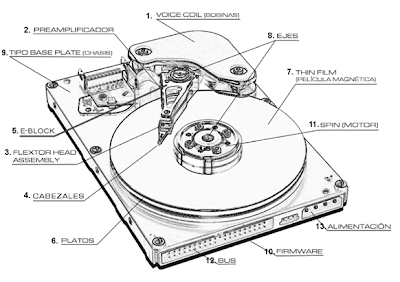

Estructura física



Dentro de un disco duro hay uno o varios platos (entre 2 y 4 normalmente, aunque hay hasta de 6 ó 7 platos), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez.

El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez.

En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco.

Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por plato, sino una por cara).

Si se mira el esquema Cilindro-Cabeza-Sector (fig arriba), a primera vista se ven 4 brazos, uno para cada plato.

En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior.

Por tanto, hay 8 cabezas para leer 4 platos.

Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros) ó 3 millonésimas de milímetro.

Si alguna llega a tocarlo, causaría muchos daños en el disco, rayándolo gravemente, debido a lo rápido que giran los platos (uno de 7.500 revoluciones por minuto se mueve a 120 km/h en el borde).



Direccionamiento



Hay varios conceptos para referirse a zonas del disco:

Plato:Cada uno de los discos que hay dentro del disco duro.
Cara: Cada uno de los dos lados de un plato
Cabeza: Número de cabezales;
Pista: Una circunferencia dentro de una cara; la pista 0 está en el borde exterior.
Cilindro: Conjunto de varias pistas; son todas las circunferencias que están alineadas verticalmente (una de cada cara).
Sector: Cada una de las divisiones de una pista.



Tipos de Conexión



Si hablamos de disco rígido podemos citar a los distintos tipos de conexión que poseen los mismos con la placa madre, es decir pueden ser SATA, IDE o SCSI.

IDE: Integrated Device Electronics ("Dispositivo con electrónica integrada") o ATA (Advanced Technology Attachment), controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) Hasta hace poco, el estándar principal por su versatilidad y relación calidad/precio.

SCSI: Son discos duros de gran capacidad de almacenamiento (desde 5 GB hasta 23 GB).
Se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI).

SATA (Serial ATA): Nuevo estándar de conexión que utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE. En la actualidad hay dos versiones, SATA 1 de hasta 1,5 Gigabits por segundo (150 MB/s) y SATA 2 de hasta 3,0 Gb/s (300 MB/s) de velocidad de transferencia.



Características de un disco duro



Las CARACTERISTICAS que se deben tener en cuenta en un disco duro son:

Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en la pista y el sector deseado; es la suma del Tiempo medio de búsqueda (situarse en la pista) y la Latencia media (situarse en el sector).

Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco.

Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco.

Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.

Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez la aguja esta situada en la pista y sector correctos. Puede ser velocidad sostenida o de pico.

Otras características son:
Caché de pista: Es una memoria tipo RAM dentro del disco duro.

Los discos duros de estado sólido utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información.

El uso de esta clase de discos generalmente se limita a las supercomputadoras, por su elevado precio.

Interfaz: Medio de comunicación entre el disco duro y la computadora.

Puede ser IDE/ATA, SCSI, SATA, USB, Firewire, SAS
Landz: Zona sobre las que aterrizan las cabezas una vez apagada la computadora.
